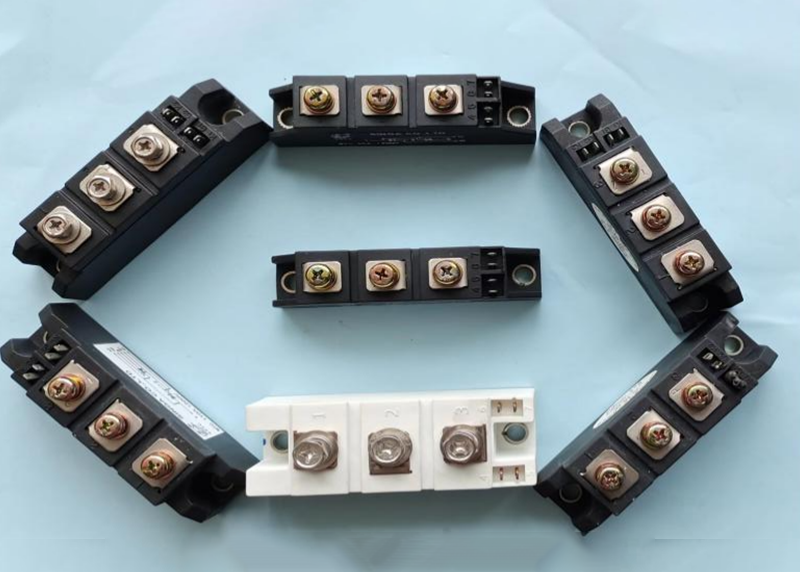

电力半导体晶闸管模块
1、芯片采用沟槽氮化硅玻璃烧结工艺。
2、通态压降低,功耗小。
3、高温175℃下反向漏电流小。
4、浪涌电流能力强。
5、塑料灌封结构,安装方便,可靠性高。
6、热性能好。
质量等级
1、企军标JP、JT:GJB33A-97
2、七专G:QZJ840611A
3、普军J:参考QZJ840611A执行。
可控硅模块额定值和特性参数
表1:可控硅模块额定值和特性参数
|
IT(AV) |
VDRM/VRRM |
IDRM、IRRM |
VTM |
TjM |
IGT |
VGT |
Rjc |
产品外形图 |
备注 |
A |
V |
mA |
V |
℃ |
mA |
V |
℃/W |
|||
MTC MTA MTK MTX MFC |
25 |
400~1800 |
≤2 |
≤1.4 |
125 |
≤150 |
≤2 |
0.78 |
图9-1 |
产品详细电特性、外形图以各产品的技术规格书为准。 |
40 |
400~1800 |
≤2 |
≤1.4 |
125 |
≤150 |
≤2 |
0.55 |
图9-1 |
||
55 |
400~1800 |
≤2 |
≤1.4 |
125 |
≤150 |
≤2 |
0.53 |
图9-1 |
||
70 |
400~1800 |
≤2 |
≤1.4 |
125 |
≤150 |
≤2 |
0.41 |
图9-1 |
||
90 |
400~1800 |
≤2 |
≤1.4 |
125 |
≤150 |
≤2 |
0.28 |
图9-1 |
||
110 |
400~1800 |
≤2 |
≤1.4 |
125 |
≤150 |
≤2 |
0.25 |
图9-1 |
||
130 |
400~1800 |
≤3 |
≤1.4 |
125 |
≤150 |
≤2 |
0.20 |
图9-2 |
||
160 |
400~1800 |
≤3 |
≤1.4 |
125 |
≤150 |
≤2 |
0.17 |
图9-3 |
||
180 |
400~1800 |
≤3 |
≤1.4 |
125 |
≤150 |
≤2 |
0.16 |
图9-3 |
||
200 |
400~1800 |
≤4 |
≤1.4 |
125 |
≤150 |
≤2 |
0.14 |
图9-3 |
||
250 |
400~1800 |
≤4 |
≤1.4 |
125 |
≤150 |
≤2 |
0.12 |
图9-3 |
||
300 |
400~1800 |
≤5 |
≤1.4 |
125 |
≤150 |
≤2 |
0.10 |
图9-4 |
||
500 |
400~1800 |
≤5 |
≤1.4 |
125 |
≤150 |
≤2 |
0.065 |
图9-5 |
电力半导体晶闸管模块电连接方式:
表2:M系列功率模块电联结形式表、可控硅模块 电连接形式表
型号 |
MTC |
MTA |
MTK |
MTX |
电联结形式 |
![]() |
![]() |
![]() |
![]() |
表3:混合模块电联结型式表
型号 |
MFC(C) |
MFC(A) |
MFK |
MFA |
电联结 形式 |
![]() |
![]() |
![]() |
![]() |
本系列模块的电极与壳体绝缘电压均大于2500V。
